常用多圈线绕电位器技术参数
时间:2017-7-16 17:15:16  访问次数:7262

WXD3-13(WX1.5-1)精密多圈线绕电位器10圈

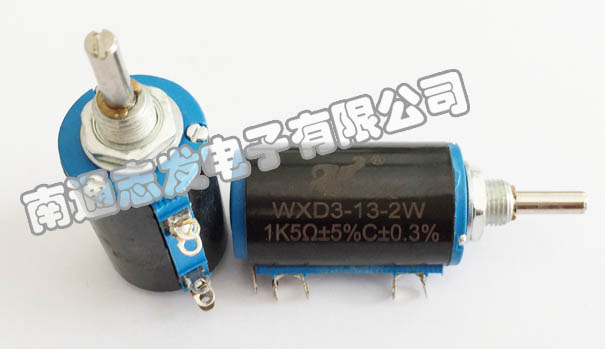

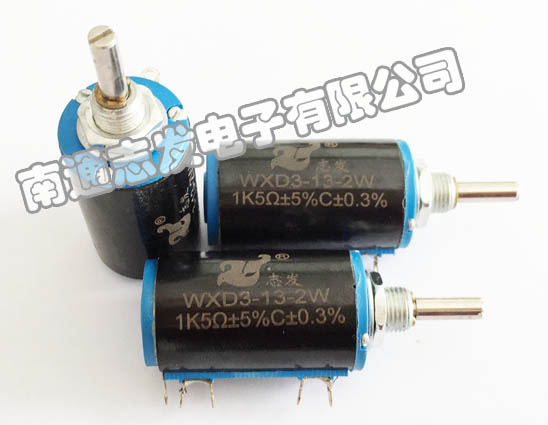

WXD3-13多圈绕线电位器 WXD3-13多圈绕线电位器

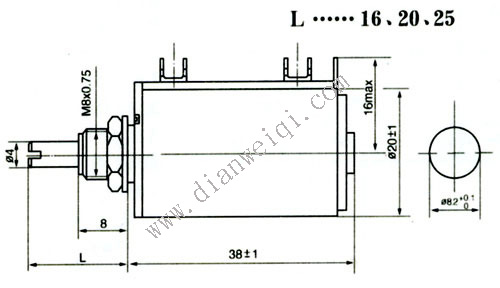

WXD3-13多圈线绕电位器尺寸图

WXD3-13可生产单联20圈,30圈,双联10圈,三联10圈

本产品适用于电讯、电工、电子仪器及设备中,作精密调节直流或低频电压、电流之用。
一、 使用环境条件:
环境温度:—55~+100℃;
相对温度:在温度为+40℃时,达98%;
大气压力:107~4.4Kpa;
振动:振频为10~500HZ,加速度49m/s2
碰撞:频率为40~80次/分,加速度147m/s2
离心:加速度147m/s2
二、 型式、主要参数和尺寸
1. 电位器的品种及外形尺寸



型号 轴端形式 轴长 机械角度 电气角度 圈数
WXD3-13 ZS-3 16·20·25 3600±20 3600±10 10
2. 电位器标称功率为2W,最高工作电压为160V(直流或交流有效值)。
3. 电位器的标称总阻范围为47Ω~100KΩ,其阻值系列按表2(即E12系列)。总阻误差为±2%、±5%和±10%。
表2
1.0 1.2 1.5 1.8 2.2 2.7
3.3 3.9 4.7 5.6 6.8 8.2
4. 电位器的线性精度分为±0.2%、±0.25%、±0.3%、±0.5%和±1%。
5. 电位器的型号、品种代号及在合同中的填写示例:WXD3—13—2W—4K7Ω±5%—20—ZS—3—4—GB/T15298-1994示例中为型号与品种代号、额定功率、标称阻值与误差、轴长、轴端型式、耐磨等级、本标准代号。
三、 主要技术特征
1. 抗电强度:承受750V(50HZ交流有效值)1分钟,无击穿、飞狐现象;
2. 绝缘电阻:潮前≥200MΩ,潮后≥20MΩ;
3. 旋转力矩:50~500gf.cm,力矩比为1:3;
4. 耐磨等级:3级10000周,4级5000周;
5. 恒定潮热:40±2℃,相对湿度93±3%,经96小时后ΔR/R不超过±1%;
6. 电负荷:经48小时额定功率负荷后ΔR/R不超过1%。

来源:南通志发电子有限公司    http://www.zhifa-nt.com
