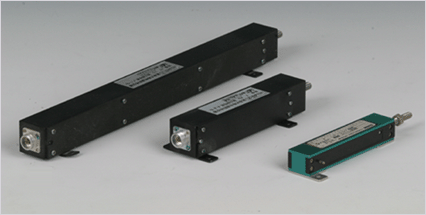

产品信息:WDL精密直线位移电位器 点击次数: 9012 |
| |
WDL-25 |
WDL-50 |
WDL-100 |
WDL-200 |
WDL-300 |
|

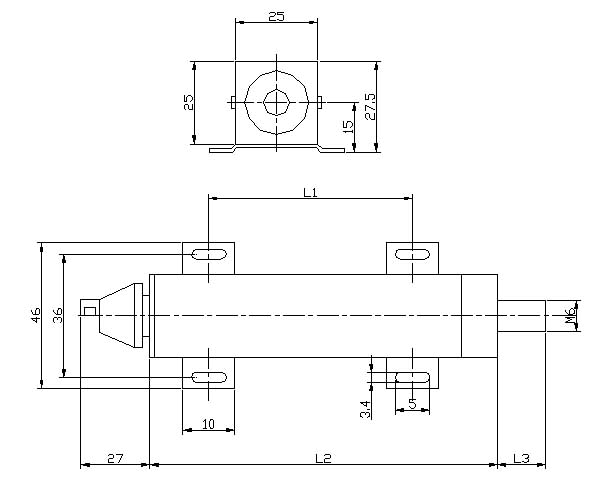

L1 |
67 |
92 |
143 |
220 |
300 |
|
L2 |
105 |
130 |
181 |
278.5 |
378.5 |
|
L3(min) |
21 |
21 |
21 |
21 |
21 |
|
L3(max) |
52 |
77 |
128 |
227 |
327 |
WDL系列精密导电塑料电位器/直线位移传感器技术参数
|
特性 \ 型号 |
WDL25 |
WDL50 |
WDL100 |
WDL200 |
WDL300 |
|
标称阻值（KΩ） |
1、2、3、5 |
3、5、10 |
5、10 |
|
总阻公差（%） |
±15 |
|
独立线性度（%） |
0.3、0.5、1 |
0.1、0.2、0.3、0.5、1 |
|
最大电气行程（mm） |
25±1 |
50±1 |
100±1 |
200±1 |
300±1 |
|
额定功耗（W,at70℃） |
1.0 |
2.0 |
|
电阻温度系数（ppm/℃） |
≤±400 |
|
分辨率 |
理论上无限 |
|
绝缘电阻（MΩ） |
≥500（500VDC） |
|
介质耐压（V） |
500V(AC.RMS)min |
|
输出平滑性（%） |
≤0.1 |
|
最大机械行程（mm） |
31 |
56 |
106 |
206 |
306 |
|
工作温度范围（℃） |
-55～+125 |
|
寿命（次） |
3百万 |
|
最大推力（N） |
0.98 |
1.96 |
2.94 | |
|
|
|
|
|
 |
|
 |
|
| |
|
