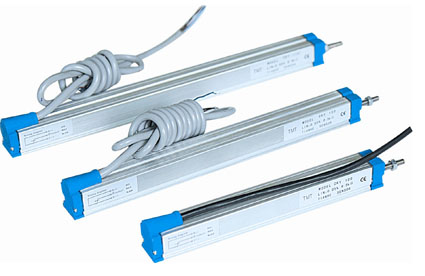

   产品信息:CWY直线位移传感器    点击次数: 7988
WDL精密直线位移电位器  导电塑料直线位移电位器WDL、CWY
 导电塑料精密直线位移传感器cwy技术参数
 CWY导电塑料电位器结构图

本系列产品广泛应用于:工业自动控制系统,自动化仪表及线位移测量系统中作机电转换元件使用,并大量用于需进行线位移控制的机械设备中。

 本系列产品采用先进的精密导电塑料电位器生产工艺制造,产品中关键部件及主要原料是从日本、美国等国家进口、产品测试仪器仪表及关键生产设备是从美国、英国、日本等国引进,保证了产品内在品质优良;产品结构设计精良、可靠、外形优美,属国内领先水平。

 本系列产品具有线性精度高、理论上无限的分辨力、平滑性优良、动态噪声小、机械寿命长、伺服槽安装等优良性能,并且有很高的价格性能比,欢迎广大用户光临指导,我公司将以优质的服务满足各科研单位、院校、工矿企业的需要。同时,本公司可根据用户需求设计生产特殊规格的产品,诚请惠顾、合作。

功能和原理
         位移传感器的功能在于把直线机械位移量转换成电信号。
为了达到这一效果,通常将可变电阻滑轨定置在电位器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。

  电位器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。
将电位器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。
主要参数
导电塑料直线传感器技术参数 CWY-DW-100~300 CWY-DW-325~600
标称阻值 (K Ω) 3KΩ,5KΩ,10KΩ 5KΩ,10KΩ,20KΩ
总阻公差 (%) ±20%
独立线性度(%) 0.05%~1%(分五级)
理论电气行程E(Max mm) 100mm~350mm(每25mm递增);350mm~600mm(每50mm递增)
机械行程(Max mm) E+8mm±2mm
额定功耗(W) 2W(70°C) OW(125°C)
电阻温度系数 ≤0.04%/°C
绝缘电阻(M Ω) ≥500 M Ω(500VDC)
介质耐压(v) 500V(RMS 50Hz)1min
输出平滑性(%) ≤0.1
工作温度范围(°C) -55~+125°C
寿命(cycle) 10x106
工作力(Max.N) 7.5N
 直线位移导电塑料电位器CWY尺寸图
